【送料無料】 DNL
メーカー： DNL / DNライティング (旧ダイア蛍光 DAIA 旧ニッポ電機 NIPPO) シリーズ名：屋内用高照度ウォールウォッシャーモジュールLINE WASH RW
※以下のオプション品は別途必要です。
直流電源装置(定電流)
※適合する直流電源装置をお選びください。
接続ケーブルHKCL(片切り)・延長ケーブルHKCL 変換ケーブル ルーバー・マイクロルーバー
※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。
ご了承ください。
※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。
※この商品は電気工事士による取付工事が必要です。
資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。
※受注生産品のため、ご注文後2週間ほどお時間をいただきます。
※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。
関連キーワード LED間接照明 照明器具 間接光 建築化照明 LED ライト 店舗照明 住宅 商業施設 ホテル レストラン リビング 寝室 ベッドルーム屋内用高照度ウォールウォッシャーモジュールLINE WASHシリーズ RW
■特徴 LINERWASH series ROUND WASH 3850lm/mの大光量、10mまで光が届く 高照度ウォールウォッシャー 選べる2種類のフィルター（K：キックフィルター C：クリアフィルター）ケーブルをダクト内で固定できる「ケーブルダクト」付き等ピッチで最小曲げ半径250mmの横曲げが可能60ユニット（3m）まで連結可能
※この商品は電気工事士による取付工事が必要です。
資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。

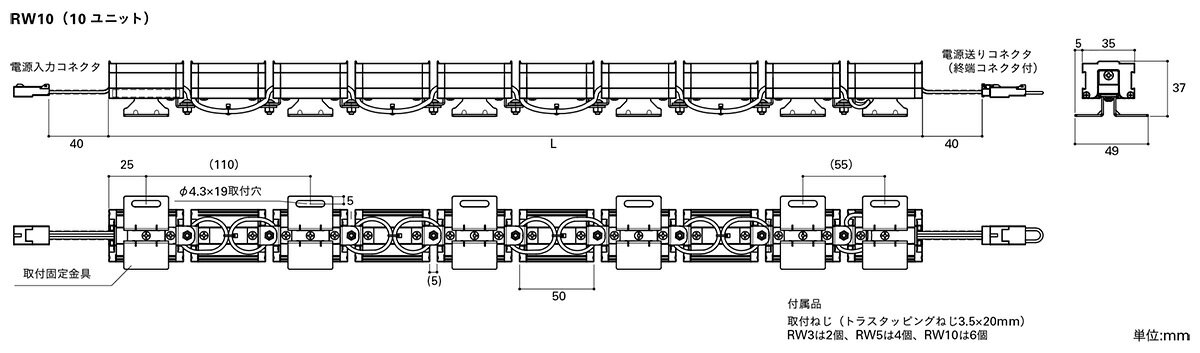

RW 3 N - 15 K （例） 1 2 3 4 5 1.製品種別 LINE WASHシリーズ RW 2.ユニット 3個、5個、10個の3種類 3.光源色 N=5000K W40=4000K WW=3500K L30=3000K L28=2800K 4.1/2ビーム角 15 20 30 5.フィルター K=キックフィルター C=キックフィルター 光源寿命40,000時間 ≪寸法図≫
※写真をクリックすると拡大します。
■取付方法 1.取付前の確認 LEDモジュールの質量に十分耐えるよう取付部の強度を確保してください。
注意】 埋め込み最小施工寸法より大きい寸法で施工してください。
（「最小施工寸法」参照） 注意】 樹脂カバー仕様 K（透明／乳白半透明）には設置方向があります。
2.LEDモジュールの取り付け 平らな面に取付固定金具を使用して付属の取付ねじで取り付けてください。
注意】 LEDモジュールが歪まないように確実に固定してください。
・ 連結されているユニットの端部を右図のように持たないでください。
（電線に負荷が掛かり、断線の原因） ・ 取付穴をあけないでください。
（故障、感電、火災の原因） 3.LEDモジュールの連結方法（LEDモジュールを複数設置する場合） (1)2台目のLEDモジュールを1台目の送り側に取り付けてください。
(2)各LEDモジュールの電源送りコネクタと電源入力コネクタを接続してください。
（LEDモジュール間の配線を延長する場合、延長ケーブルHKCL（別売）を使用してください。
） ＜LWの場合＞ (3)接続したコネクタをコネクタホルダー内に収めてください。
4.電源入力コネクタの接続 電源入力コネクタと接続ケーブルHKCL（別売）を接続してください。
＜電源送り側に直流電源装置を接続する場合＞ 変換ケーブルHKCLW（別売）を使用して、電源送りコネクタと接続してください。
5.ルーバー（別売）の取り付け 必要に応じて取り付けてください。
取り付けかた、取り外しかたについては「別売品」のページをご覧ください。
※写真をクリックすると拡大します。
6.直流電源装置（別売）の接続
※必ず電源を切ってください。
直流電源装置の取り扱いについては、各製品の取扱説明書をご覧ください。
直流電源装置（別売）の出力側リード線と接続ケーブルHKCL（別売）を接続してください。
注意】 電源線、FG線は1本ずつ引っ張って接続の確認をしてください。
ストリップしすぎると心線が金属に接触し、感電、漏電の原因となることがあります。
注意】 FG線と電源線を間違えて接続しないようにしてください。
●ELC64110FDを使用する場合 専用ケーブルHKCL（別売）を必ず使用し、下図の通り配線してください。
調光用直流電源装置と調光器の接続については、各調光器の取扱説明書をご覧ください 7.終端コネクタの接続 送り側の終端にLEDモジュールに付属の終端コネクタAを取り付けてください。
＜電源送り側に直流電源装置を接続する場合＞ 変換ケーブルHKCLW（別売）に付属している終端コネクタBを電源入力コネクタに取り付けてください。
8.電源の供給 すべての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。
※写真をクリックすると拡大します。
※写真をクリックすると拡大します。
※写真をクリックすると拡大します。
※写真をクリックすると拡大します。
※写真をクリックすると拡大します。
※写真をクリックすると拡大します。
※写真をクリックすると拡大します。
